التيار الكهربائي المستمر                  Prévention des dangers du courant électrique

(ذ.ابراهيم الطاهري)



 تـمـهـيـد :

 التيار الكهربائي المستمر تيار يتم الحصول عليه اعتمادا على مولدات مستقطبة ،أي أن لها قطبين مختلفين: قطب موجب يحمل الإشارة (+) وقطب سالب يحمل الإشارة (-).

  أمثلة :

Description : Description : 3     Description : Description : 2     Description : Description : 1

 الأعمدة الكهربائية                          مولد المختبر                                 البطارية

 يرمز للتيار الكهربائي المستمر بالعلامة (=) أو بالحرفين (DC).ð

) منحى التيار الكهربائي المستمر :I

 تــــجــــربــــة : ننجز الدارتين الكهربائيتين التاليتين :

                                                                                      مصباح

                                                      Description : Description : D:\Documents and Settings\khlafa\Bureau\لا تلمس هذا الملف والا انفجر الحاسوب\123\موقع العلوم الفيزيائية_fichiers\int.ten_fichiers\diode4.gif                        Description : Description : D:\Documents and Settings\khlafa\Bureau\لا تلمس هذا الملف والا انفجر الحاسوب\123\موقع العلوم الفيزيائية_fichiers\int.ten_fichiers\diode3.gif

                                                                                                                                           صمام ثنائي



                                                                                                               مولد

الصمام الثنائي مركبة إلكترونية لها قطبان،لا تسمح بمرور التيار الكهربائي إلا في منحى واحد،وهو المنحى الموافق للسهم المحدد عليها .

 مــلاحــظــة :

   في الحالة الأولى، نلاحـظ أن المصباح لا يضـيء . لكن عند قلب مربطي الصمام الثنائـي في الحالة الثانية، نـلاحـظ إضـاءة المصباح، مما يــدل على أن التيار الكهربائي المستمر لـه منحى معين .

 اسـتـنـتـاج :

   يتميز التيار الكهربائي المستمر بمنحى يحافظ عليه طيلة دورانه في دارة كهربائية ، وقـد اصطلح على أن التيار الكهربائي المستمر يـمـر خارج المولد مـن القطب الموجب (+) إلـى القطب السالب (-) . ونمثل منحاه فـي الدارة الكهربائية بسهم مـوجه مـن القطب الموجب إلى القطب السالب .

Description : Description : sens%20courant

    خلاصة :

    في دارة كهربائية ، يمر التيار الكهربائي المستمر خارج المولد من القطب الموجب إلـى القطب السالب للمولد.

L’intensité du courant électrique    II) شدة التيار الكهربائي :

  1) مفهوم شدة التيار الكهربائي :

تــجــربــة : ننجز الدارتين الكهربائيتين التاليتين :





مـــلاحــظــة واسـتـنـتـاج :

    نلاحظ أن إضاءة المصباح في التركيب الأول أكثر من إضاءة المصباحين المركبين عـلـى التوالي في التركيب الثاني، ونقول إذن إن شدة التيار الكهربائي فـي التركيب الأول أكبـر من شدته في التركيب الثاني .

خــــلاصــــة :



  2) قياس شدة التيار الكهربائي :

لقياس شدة التيار الكهربائي،نستعمل جهاز الأمبيرمتر الذي يحتوي على مربطين:مربط   ð

Description : Description : 00


أحمر يحمل الإشارة (+) ، ومربط أسود أو أزرق يحمل الإشارة (-) .

يرمز للأمبيرمتر في دارة كهربائية بالرمز الاصطلاحي التالي :ð

Description : Description : D:\Documents and Settings\khlafa\Bureau\لا تلمس هذا الملف والا انفجر الحاسوب\123\موقع العلوم الفيزيائية_fichiers\int.ten_fichiers\syamper.gif                                                          -             +



لقياس شدة التيار الكهربائي المستمر المار في دار كهربائية،نتبع المراحل التالية :ð

·  نفتح الدارة الكهربائية .

·  نضبط زر انتقاء الأمبيرمتر على الوضع  DC ( تيار مستمر ) .

·  نضبط زر الانتقاء العياري على أكبر قيمة للعيار، وذلك تفاديا لإتلاف الجهاز .

·  ندمج جهاز الأمبيرمتر على التوالي في الدارة الكهربائية،حيث نصل مربطه الموجب بالقطب الموجب للمولد،ومربطه السالب بالقطب السالب للمولد.

·  نغلق الدارة الكهربائية،ثم نحدد العيار المناسب، وهو الذي يؤدي بانحراف الإبرة إلى أن تتواجد تقريبا في النصف الثاني لميناء الأمبيرمتر.

·  نحدد موضع الإبرة، وذلك بالنظر عموديا إلى ميناء الأمبيرمير .

·  نحدد قيمة شدة التيار الكهربائي بتطبيق العلاقة التالية :

Zone de Texte:

 مثال تطبيقي : ننجز الدار الكهربائية التالية :

             Description : Description : e3cadran                                                                                                                   A                                     Description : Description : 0







                                                                                                            العيارA 10

 تجربيا نجد :  - العيار المناسب :    C = 10 A

                       - عدد التدريجات المشار إليها :     34 = n

                       - عدد تدريجات الميناء :      100 = N

وبالتالي شدة التيار الكهربائي المار في هذه الدارة هي :

                     100/( 34 × 10) = I       أي :        I = 3,4 A

  La tension électrique     III) التوتر الكهربائي :

      1) مفهوم التوتر الكهربائي :

  تـــجـــربـــة :

    ننجز الدارتين الكهربائيتين التاليتين باستعمال مصباح كهربائي وقـاطـع تـيـار وعمودين مختلفين وأسلاك التوصيل :







  اسـتـنـتـاج :

تختلف إضاءة المصباحين في التركيبين، وذلـك لـكـون الـعـمـود الـذي سـجـل عليه (V 4.5) ð

ينتج تيارا شدته أكبر من شدة التيار الذي ينتجه العمود الذي سجل عليه (V 1.5) .

ð   تمثل كل من 4,5 Vو 1,5 V قيمة التوتر الكهربائي بين قطبي كل عمود.

  خــــلاصــــة :

 2) قياس التوتر الكهربائي :

·  لقياس شدة التيار الكهربائي،نستعمل جهاز الفولطمتر الذي يحتوي على مربطين:مربط

Description : Description : 000


أأحمر يحمل الإشارة (+) ، ومربط أسود أو أزرق يحمل الإشارة (-) .

·  يرمز للفولطمتر في دارة كهربائية بالرمز الاصطلاحي التالي :

Description : Description : D:\Documents and Settings\khlafa\Bureau\لا تلمس هذا الملف والا انفجر الحاسوب\123\موقع العلوم الفيزيائية_fichiers\int.ten_fichiers\syvoltm.gif               -          +



·  لقياس التوتر الكهربائي بين مربطي ثنائي قطب بواسطة الفولطمتر، نتبع نفس المراحل

المتبعة بالنسبة للأمبيرمتر، باستثناء أن الفولطمتر يتم تركيبه على التوازي مع الجهاز المراد قياس التوتر بين مربطيه، ثم نطبق العلاقة التالية لتحديد قيمة التوتر :

Zone de Texte:

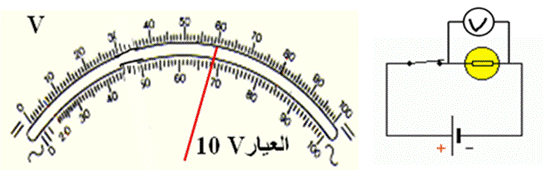

      مثال تطبيقي : ننجز الدار الكهربائية التالية :





تجربيا نجد :  - العيار المناسب :                 C = 10 V

                      - عدد التدريجات المشار إليها :     60 = n

                      - عدد تدريجات الميناء :      100 = N

وبالتالي التوتر الكهربائي بين مربطي المصباح هو :

                     100/( 60 × 10) = U      أي :                 U = 6 V



Description : Description : images3


ملحوظة :

     يوجـد جهاز رقمي متعدد الاستعمال يـمـكن استعمالـه

 أمبيرمترا مـربـطـاه هــمــا A و COM (أو  mA و COM) ، أو

 فولطمترا مربطاه هما V و COM ،حيث يـتـم الحصول على

 قيمتي شدة التيار الكهربائـي والتوتر الكهربائـي مباشـرة

على شاشة الجهاز .

VI) ملاءمة المصباح مع المولد :

تــجــربــة : ننجز الدارات الكهربائية التالية باستعمال مصباح يحمل الإشارتين (6 V – 0,1 A).





     جــدول الـنـتـائـج :



التركيب

توتر العمود

توتر استعمال المصباح

شدة التيار

إضاءة المصباح

استنتاج

1

12 V

6 V

0.2 A

قوية

نونر المولد لا يلائم توتر استعمال المصباح، ونقول إن هناك فوق التوتر بين مربطي المصباح.

2

6 V

6 V

0.1 A

عادية

توتر المولد يلائم توتر المصباح.

3

3 V

6 V

0.05 A

ضعيفة

نونر المولد لا يلائم توتر استعمال المصباح، ونقول إن هناك تحت التوتر بين مربطي المصباح.























خـــــلاصــــــة :
